TIPOS DE MONTAJE DE LAS PIEZAS EN EL
TORNO:
Debemos saber que en el torno es posible montar una pieza de
formas distintas, cada una de ellas nos sirve para mecanizar piezas de
distintas características, dependiendo por ejemplo del tamaño o grosor o de la parte
que queramos mecanizar y como, a continuación los distintos tipos de montajes
que podemos realizar.
-
Montaje en el aire:
Este tipo de montaje es optimo o nos vale para piezas que no
son muy largas ni muy pesadas por lo que no sobresalen mucho del plato y no
bota mucho cuando el torno se pone en funcionamiento, un extremo de la pieza
esta sujetado por las garras del plato y el otro queda suspendido en el aire
para poder mecanizarlo, para verificar que centramos la pieza la podemos girar
con la mano.
-
Montaje entre el plato y el contrapunto
Este montaje lo debemos realizar cuando la pieza sea larga y
fina porque no conviene que una gran parte de la pieza este en el aire
suspendida ya que nos botara mucho, para ello debemos realizar una perforación con
una broca colocada en el contrapunto, una vez echa la perforación, la pieza por
un extremo deberá estar agarrada por el plato de garras y en el otro extremo deberá
estar cogida con el contrapunto, el contrapunto deberá estar frenado para que
no se nos vaya para atrás ni se desapriete.
-

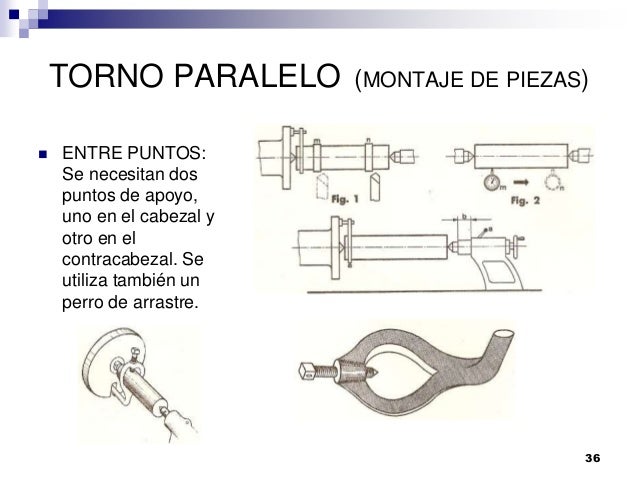

Montaje entre puntos:
Este tipo de montaje lo efectuaremos para tener la pieza
totalmente centrada con el eje de la maquina y normalmente con piezas muy
largas o con bastante diámetro, con la mecha de perforar, perforaremos los dos
extremos de la pieza, después debemos quitar el plato de garras y con el plato
liso encajamos un punto con un adaptador, de esta forma conseguiremos un
mecanizado longitudinal de la pieza y no perderemos la concentricidad.
Normalmente podremos
ver este montaje añadiendo un perro de arrastre , es un brida que se
engancha con el plato liso de arrastre haciendo girar al conjunto entero, la
brida también ayuda a que no patine la pieza, se ha de tener cuidado con que el
contrapunto este bien frenado y la brida no golpe ninguna parte del torno al
girar.
-

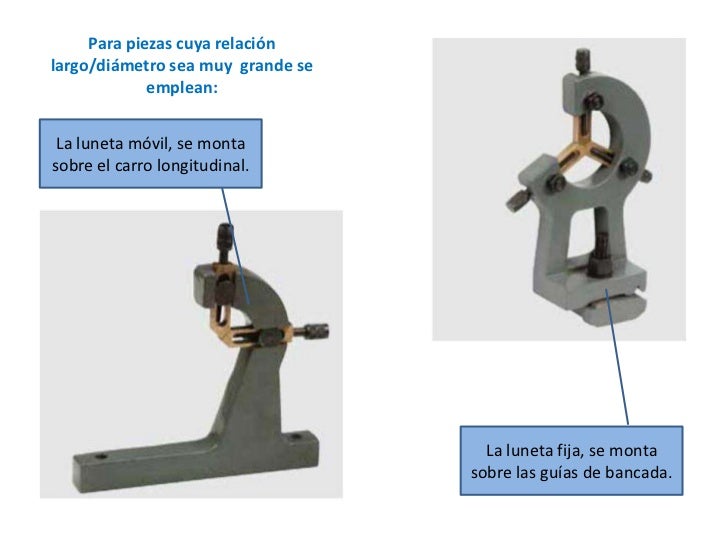

Montaje con Lunetas.
Para algunas piezas que son largas y delgadas, cuando
empiece a girar o a ser empujada por la herramienta de corte podría pandearse o
flexionarse la pieza, por eso colocamos las lunetas que hacen la función de
apoyo intermedio, se dice que es necesaria la luneta si la longitud de la pieza
supera en doce veces la de su diámetro , hay dos tipos de lunetas:
·
Lunetas fijas. Se usan para las piezas
escalonadas, se colocan en la guía de la bancada a través de una tuerca y una
grapa, tienen 3 o 4 puntos de apoyo.
·
Lunetas móviles. Se usan para las piezas cilíndricas
y se atornilla sobre el carro acompañando al mismo en su desplazamiento, ofrece
dos o tres puntos de apoyo.
- Montaje con plato de garras independientes:
Con este tipo de plato podemos realizar el montaje de piezas
de diferentes geometrías como piezas rectangulares o piezas y polígonos de
lados irregulares, también lo podemos usar para colocar piezas de forma excéntrica
si nos interesa esto, ya que cada garra es independiente y las aprietas como
quieras las piezas.
-

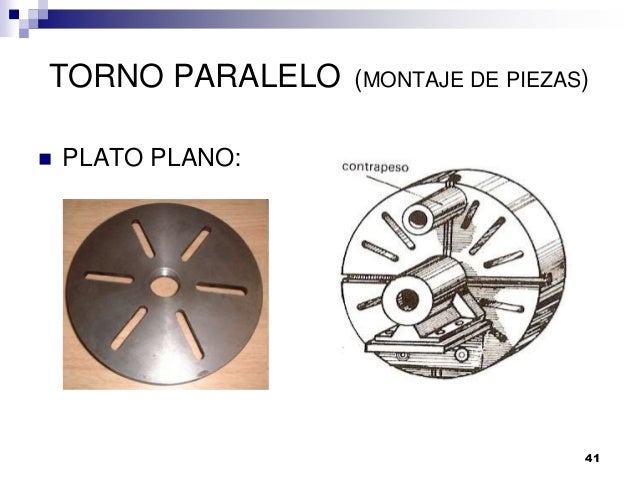

Montaje en plato liso:
No tiene mordazas ni garras el plato, lo utilizamos cuando
colocamos una pieza entre puntos, se necesita también un perro de arrastre y
nos ayudamos de bridas y tornillos para amarrar la pieza.
